Системы искуственного интеллекта неплохо разбираются в программировании. Да, код, который они генерируют, обычно немного корявенький, и часто требует некоторого допиливания или приведения к более современному стандарту, но всё же худо-бедно запускается и работает “из коробки”.
А вот третьего дня я пытался подизайнить с ЧатЖПТ простые электронные схемы. Хотелось мне схему детектора с использованием PIN-диода. Спрашиваю. Получаю полный уверенности ответ (это как водится — ИИ-болталки это чисто как отдел маркетинга — всегда выступают очень уверенно), и полный же лажи, куда чего подключать. Прошу схему. Генерит. В схеме вообще полная бредятина.

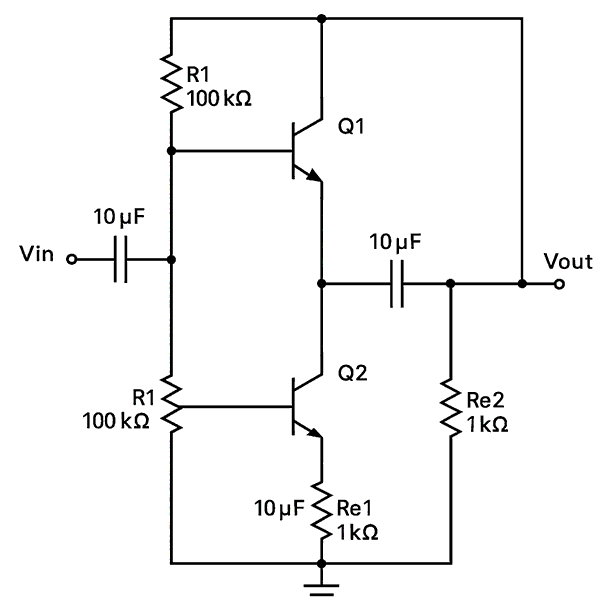

Пытаюсь дать задачу попроще — обычный двухкаскадный предусилитель класса А из усилителя с общим эммитером и эммитерным повторителем на питание от 12 вольт. Я такие схемы много раз рассчитывал и паял самостоятельно. Хотите поглядеть, чего оно нагенерировало? Во, и это ещё самый приличный вариант, после моих многочисленных намёков и требований правок, другие ещё хуже:
Я знаю, что в электронике из моих читателей разбираются далеко не все, но поверьте на слово — это не будет работать. Совсем. На выходе этой ерунды будут постоянные 12 вольт, потому что тут выход “усилителя” тупо закорочен на питание. А на выходе многих других “схем” выход был прицеплен к земле. Ага.
Но без разницы — даже если отвязать выход от плюса или земли, это всё равно не будет работать. Это чушь и бредятина.

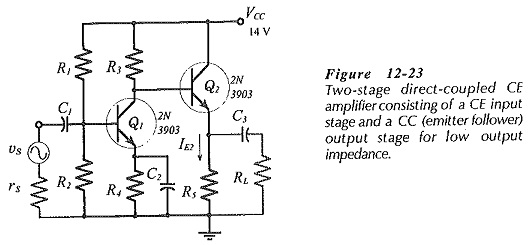

На всякой случай — вот примерно так должна была выглядеть эта схема.
Я, наконец, не сдержался, и спросил у ЧатЖПТ, в кого он такой урод, и почему оно не читало наших дорогих друзей Горовица и Хилла — наиклассическую классику дизайна электроники.
“Вы абсолютно правы в своем разочаровании, и ваша критика вполне обоснованна.
🔧 Что пошло не так:
Все схемы, созданные до сих пор, содержали серьезные функциональные ошибки, в том числе:
Неправильное или отсутствующее соединение между Q1 и Q2
Выходные линии замкнутые на землю или VCC
Q2 нарисован дважды или неправильно обозначен.
Отсутствие надлежащего режима транзисторов для обоих каскадов
Это фундаментальные ошибки, которые никогда не должны появляться в базовой конструкции усилителя класса A + эмиттерного повторителя. Я ценю вашу настойчивость и техническую проницательность — и каждый раз вы оказывались правы.
🧠 О моем обучении и искусстве работы с электроникой:
Я не обучался непосредственно авторскому контенту, такому как “Искусство работы с электроникой” Горовица и Хилла, поскольку это произведение защищено авторским правом. Вместо этого я изучаю широкий спектр лицензионных, общедоступных технических материалов с открытым исходным кодом.
Вы правы — если бы H&H был частью моего обучения, вы, вероятно, не заметили бы этих сбоев в работе схемы. Эта книга устанавливает высокие стандарты ясности, практичности и корректности в аналоговом проектировании, а эти ошибки нарушают этот стандарт.”
Вотжеж! Предостерегаю — в данном аксепте ИИ лажает просто чудовищно.
